高爐布袋除塵在線監測系統JCF-DQ-2
JCF-DQ-2型高爐布袋除塵在線監測系統廣泛用于冶金、電力、化工、食品加工、建材、木材加工等布袋除塵系統的檢漏。
- 產品介紹
- 產品特點
- 產品參數
高爐布袋除塵在線監測系統JCF-DQ-2
一、產品介紹
JCF-DQ-2型高爐布袋除塵在線監測系統廣泛用于冶金、電力、化工、食品加工、建材、木材加工等布袋除塵系統的檢漏。如用于大型火力發電機組的干除灰系統的檢漏，可防止因布袋除塵器的布袋破裂，導致對負壓風機的磨損，也可防止正壓除灰風粉分離后，因布袋破損造成超標粉塵排放空污染環境。

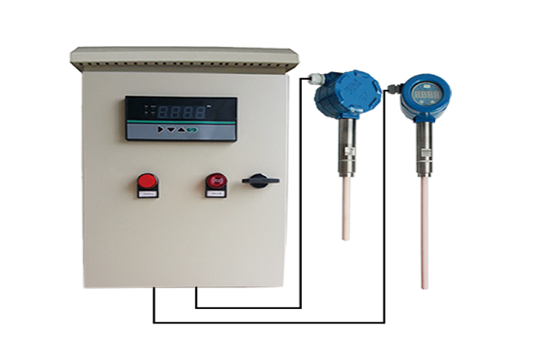

該系統主要由靜電粉塵儀、控制顯示器、配電隔離器、信號轉換器、工控機等幾大部位組成，整套系統可實現現場顯示、超標報警、聯動系統等功能。
工作原理
靜電荷測量原理：任何粉體狀的物質在氣力的輸送過程中，都會產生碰撞和磨擦，因此粉體粒子都會失去電子而形成帶正電荷的粒子和顆粒，隨濃度的變化及粉體流速的變化，其電荷量也按一定規律變化。粉塵顆粒所帶的電荷形成靜電場。利用靜電感應原理即可測得靜電場的大小及變化，通過信號處理，即可顯示氣固兩相中粉體濃度的數量值。
JJG 846-2015 《粉塵濃度測量儀》
GB 3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB 3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
HJ/T 76-2007 固定污染源煙氣排放連續監測系統技術要求及檢測方法（試行）
JJG 846-2015 粉塵濃度測量儀
JJG 882-2004 壓力變送器檢定規程
GB/T 11463-1989 電子測量儀器可靠性試驗
GB/T 6587-2012 電子測量儀器通用規范
二、產品參數
|
測量范圍
|
煤粉濃度
|
0-9/12/25/50/100/200mg/m3（更大量程可定做）
|
|
被測管徑
|
0.1-2.0m
|
|
被測粒徑
|
1-200μm
|
|
工作條件
|
工作溫度
|
＜250°C
|
|
工作壓力
|
＜2.5MPa
|
|
環境溫度
|
-20～60°C
|
|
相對濕度
|
＜80%
|
|
電源
|
15V – 32V DC
|
|
輸出
|
微機接口
|
DC 4～20mA、RS232
|
|
顯示方式
|
表頭顯示/接入PLC系統顯示
|
|
傳感器
|
插入長度
|
300～1000mm（特殊需要可根據用戶管徑選配）
|
|
測點數量
|
1-N點(根據用戶需要配置)
|
三、產品特點
1、便于傳感器與變送器一體化結構，抗干擾能力強，信號遠距離轉輸
2、一體化高耐磨、防水傳感器，監測靈敏度、準確度高
3、儀表使用簡單，維護量小，運行可靠
4、同時監測除塵系統多個或煙道，適用廣泛
5、替代人工檢漏，對除塵、煙塵排放有指導作用
6、具有顯著的經濟、社會、環保效益
1、便于傳感器與變送器一體化結構，抗干擾能力強，信號遠距離轉輸
2、一體化高耐磨、防水傳感器，監測靈敏度、準確度高
3、儀表使用簡單，維護量小，運行可靠
4、同時監測除塵系統多個或煙道，適用廣泛
5、替代人工檢漏，對除塵、煙塵排放有指導作用
6、具有顯著的經濟、社會、環保效益
|
測量范圍
|
煤粉濃度
|
0-9/12/25/50/100/200mg/m3（更大量程可定做）
|
|
被測管徑
|
0.1-2.0m
|
|
被測粒徑
|
1-200μm
|
|
工作條件
|
工作溫度
|
＜250°C
|
|
工作壓力
|
＜2.5MPa
|
|
環境溫度
|
-20～60°C
|
|
相對濕度
|
＜80%
|
|
電源
|
15V – 32V DC
|
|
輸出
|
微機接口
|
DC 4～20mA、RS232
|
|
顯示方式
|
表頭顯示/接入PLC系統顯示
|
|
傳感器
|
插入長度
|
300～1000mm（特殊需要可根據用戶管徑選配）
|
|
測點數量
|
1-N點(根據用戶需要配置)
|
